概述

       ZK7000系列直流電源系統，是本公司綜合自動化系統經驗研制而成。本系統主要用于發電廠、水電站、變電站，適用于斷路器分、合閘及二次回路中的儀器、儀表、繼電保護和故障照明的供電電源。
       在系統管理上，監控模塊監測直流電源系統內各種信息，控制系統使之處于最佳狀態。對外，直流系統可與后臺監控進行通訊，可視為綜合自動化系統中一個單元，實現與綜合自動化系統的無縫連接。系統亦可通過串行通訊口(如RS232或RS485) 與其它外部網絡(luò )或綜合自動化系統之間通訊，實現遠程集中監控。

系統特點

* 采用開關電源特有的模塊化設計，N+1熱備份；
* 充電模塊可帶電插拔，平均維修時間大幅減少；
* 動力母線和控制母線可由充電模塊單獨直接供電，同時可通過降壓裝置互為熱備份；
* 采用軟開關技術，關鍵器件全部采用高質量的進口名牌產品；
* 硬件低差自主均流技術，模塊間輸出電流最大不平衡度優于3%；
* 可靠的防雷和高度的電氣絕緣防護措施，絕緣監測裝置實時監測系統絕緣情況，確保系統和人身安全；
* 系統設計采用IEC、UL等標準，可靠性與安全性有充分保障。
* 監控模塊采用大屏幕液晶漢字顯示，聲光告警；
* 可通過監控模塊進行系統各部分的參數設置；
具備多個擴展口可接入多種外部設備（蓄電池檢測裝置、絕緣監測裝置等）；
* 現代電力電子技術與計算機網絡(luò )技術相結合，實現對電源系統的“遙測、遙控、遙信、遙調”，實現無人值守。
* 蓄電池自動管理及保護，實時自動監測蓄電池的端電壓，充、放電電流，并控制蓄電池的均充和浮充，設有電池過欠壓和充電過流聲光告警。

系統構成
系統全部采用高頻開關電源模塊，根據不同用戶的使用要求，可提供三種不同的系統配置方案：

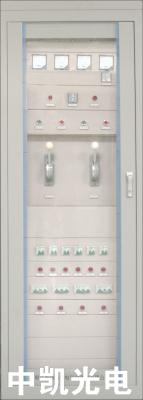

一體柜系統：充電、饋電合并在一個機柜里，最多可配8個充電模塊，主要用于110KV及以下變電站。
分屏柜系統：充電柜、饋電柜分開，一個充電柜標準配6個充電模塊（通過更換不同的插箱模塊，最多可配15個模塊），可通過多個充電柜、多個饋電柜并聯組成大型直流電流系統，主要用于電力系統中的發電廠、水電站和各類變電站。
壁掛式電源：箱式結構，可以?huà)煸趬ι�，或做成落地式，容量額定輸出電流小于等于6A（220V）電池容量小于等于40Ah。主要用于10KV開閉所等負荷不大的場合。
無論采用什么系統，其構成原理都是一樣的。不同的僅僅是根據實際需要對其中的某一部分進行增加或刪減。所有系統均具有交流配電單元、直流配電單元、整流模塊和監控單元等。
