ZKB系列系列智能電力儀表用于中低壓系統（6-35KV和0.4KV），能高精度的測量所有常用的電力參數，如具有三相電壓、三相電流、平均電壓電流、總有功功率、總無功功率、各相的有功及無功功率、功率因數、各相的功率因數、系統頻率、總有功電度、總無功電度等；同時可選擇諧波測量功能，能夠監測電網中2—15次的諧波含有率，能夠電網的不平衡度，另外還可選擇分時計費功能，實現12時段4費率的計費方式。采用寬視角、帶藍色背光的LCD來顯示儀表測量參數和電網系統的運行狀態信息，儀表面板帶有四個編程鍵盤，用戶可現場方便的實現顯示切換、儀表參數編程設置，具有很強的靈活性。
一、概述

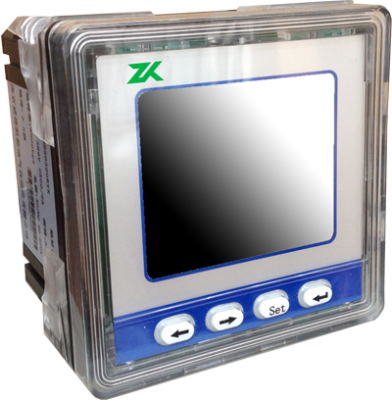

ZKB系列智能電力液晶儀表一款用于中低壓系統（6-35KV和0.4KV）的智能化裝置，是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的。它能高精度的測量所有常用的電力參數，如具有三相電壓、三相電流、平均電壓電流、總有功功率、總無功功率、各相的有功及無功功率、功率因數、各相的功率因數、系統頻率、總有功電度、總無功電度等；同時可選擇諧波測量功能，能夠監測電網中2—15次的諧波含有率，能夠電網的不平衡度，另外還可選擇分時計費功能，實現12時段4費率的計費方式。采用寬視角、帶藍色背光的LCD來顯示儀表測量參數和電網系統的運行狀態信息，儀表面板帶有四個編程鍵盤，用戶可現場方便的實現顯示切換、儀表參數編程設置，具有很強的靈活性。
ZKB具備多種擴展功能的輸出方式可供選擇：RS485的數字接口可實現儀表組網通訊功能；2路電能脈沖輸出和4路模擬量（0-20mA/4-20mA）輸出功能可實現電能和電量的變送輸出功能；4路開關量輸入和4路開關量輸出功能可實現本地或遠程的開關信號監測和控制輸出功能（ “遙信”和“遙控”功能）。
ZKB具有極高的性能價格比，可以直接取代常規電力變送器、測量指示儀表、電能計量?jì)x表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采集元件，該儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。
二、技術參數
參數
精度等級
U、I為0.2級，P、Q為0.5級，有功電能為0.5級，無功電能為1級
顯示
STN液晶顯示
輸
入
測
量
網絡(luò )
單相、三相三線、三相四線
額定值
電壓：AC100V、400V; 電流：AC1A 5A
過負荷
持續：1.2倍 瞬時：電壓2倍（10秒），電流10倍（5秒）
功耗
電壓：<1VA（每相） 電流：<0.4VA(每相)
阻抗
電壓>300KΩ 電流<20mΩ
頻率
50/60Hz±10%
諧波
電壓、電流諧波含量，電壓、電流各通道THD
電
能
計
電能
正負有功、無功電能計量
分時計費
四種費率、八個時段
累計計費
總、本月、上月、上上月的累計電能
電源
工作范圍
AC、DC80V~270V
≤5VA
出
可
編
程
模擬量
4路（2路）模擬量變送輸出：4~20mA/0~20mA
數字量
RS-485接口，MODBUS-RTU協議
脈沖輸出
2路電能脈沖輸出，光耦繼電器
開關量輸入
4路（2路）開關量輸入，干結點方式（具體參閱規格型號說明說）
開關量輸出
4路（2路）開關量輸出，光耦繼電器（具體參閱規格型號說明說）
工作條件
-10~55℃,相對濕度≤93%，無腐蝕氣體場所，海拔高度≤2500m
隔離耐壓
輸入和電源>2kV，輸入和輸出>2kV，電源和輸出>1.5Kv
絕緣電阻
≥100 MΩ
