中、低壓母線發生短路故障時，所產生的電弧光對設備及人員會(huì )造成極大的傷害。但是目前在國內中低壓母線系統中一般不配置專用的快速母線保護，而是依賴上一級變壓器的后備保護切除母線短路故障，這樣導致了故障切除時間的延長，加大了設備的損傷程度，破壞嚴重時可能造成事故進一步擴大，威脅到系統的穩定運行，該問題已引起業內專業人士的高度重視。
目前弧光保護的感光探頭主要安裝在開關柜的開關室和電纜室，雖然開關室和電纜室相對封閉，但是由于巡視、檢修等工作的開展，帶電設備的輕微放電，絕緣子的閃絡(luò )，以及開關柜上的觀察燈、內部照明燈等的設置，都會(huì )使感光探頭感受到電弧光以外的可見光。目前市場上的弧光保護裝置常會(huì )因為這些可見光產生誤動。
我司在吸收國外先進技術，結合行業檢測及保護配置相關規程，自主研發出具有技術先進、適用性強、高可靠性的ZK1200F-ARC電弧光保護系列產品。
主要功能及特點：
1) 減少或降低電弧光對于人體的傷害；
2) 減少或降低電弧光短路故障對于設備的損害；
3) 避免變壓器因近距離母線故障造成動穩定破壞，延長變壓器的使用壽命；
4) 縮短電弧光故障切除時間，避免波及站內直流系統造成重大損失；
5) 減少因電弧光故障造成設備停運的時間，更快地恢復供電；
本系統具有以下技術特點：
1) 滿足國標要求電磁兼容（EMC）標準；
2) 符合中國繼電保護設計標準要求；
3) 采用過流及弧光雙重判據，可靠性高；
4) 兼具光纖測溫、微光監測功能，具備高度擴展性；
5) 新型光纖連接傳輸，光電轉換在裝置內完成，抗電磁干擾能力強；
6) 采用過濾干擾光的新型弧光傳感器，監測弧光中的紫外光，具有過濾干擾 光的功能，避免可見光傳感器受環境光照影響引起誤動；
7) 出口動作速度快，純弧光跳閘時間小于 10ms，帶電流雙重判據的動作時間 小于 20ms，遠快于傳統的母線保護，對開關柜的內部弧光故障總切除時間 可以控制在 75ms①以?xún)龋?/span>
8) 全漢字顯示，操作習慣和傳統數字式保護完全一致；
9) 每個弧光邏輯可編程，可顯示故障位置，可整定不同的動作出口；
10)主控單元集成電流單元、弧光采集單元和擴展單元的功能，安裝簡單，對 于不同類型的接線可靈活設置。
11) 內部自帶類似備自投功能的自適應軟件邏輯，可適應不同配置方式，運行狀態自動切換，無需人工干預。
產品技術指標：
項目
技術參數
工作電源
交流：輸入范圍 85～265V AC，
直流：220V DC 或 110V DC（訂貨注明）
允許偏差：-20%～+15%；
紋波系數：不大于 5%
頻率
50Hz
允許偏差: ± 1 Hz
整機功耗
< 15W
交流輸入
6 路電流
光纖接口
6 路
信號輸出
告警、事故的信號繼電器輸出
跳閘出口
5 路跳閘繼電器出口
動作時間
純弧光判據 < 10ms；
弧光、電流雙判據時的動作時間< 20 ms
工作溫度
-10～+55℃
運輸極限環境溫度
-40～+70℃
貯存極限環境溫度
-25～+55℃
相對濕度
5%～95%（最大絕對濕度 28g/m3）
大氣壓力
86 KPa～106 KPa

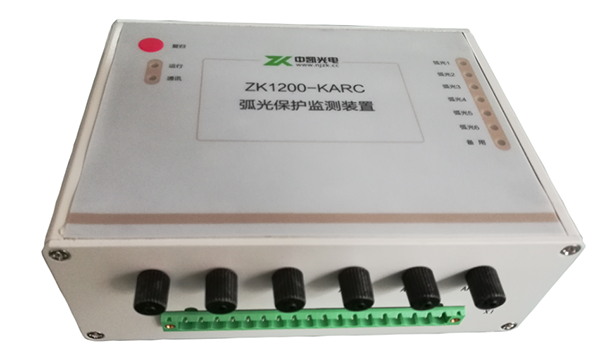

產品圖片：
